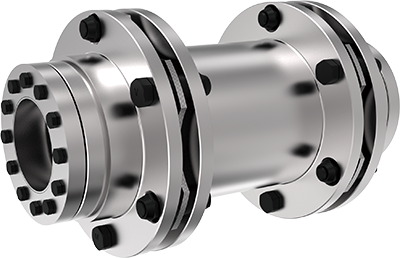

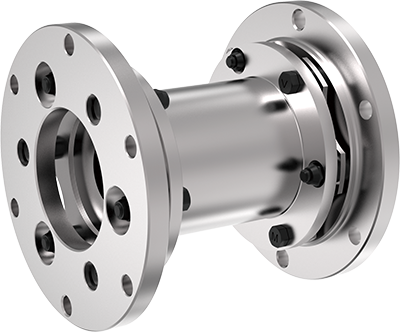

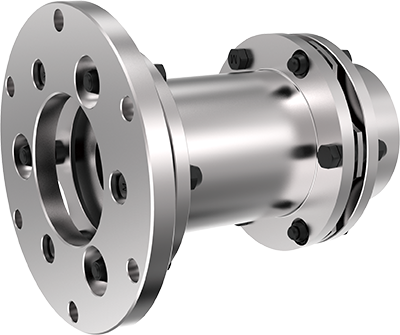

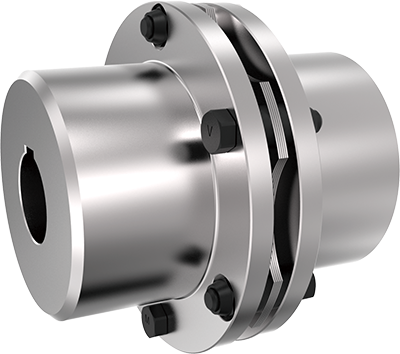

Drehstarre Lamellenkupplungen

Außendurchmesser bis 650 mm

Drehzahlen bis 30,000 min-1

Gleicht winkligen, radialen und axialen Wellenversatz aus.

Spielfreie, drehsteife und wartungsfreie Stahllamellenkupplung.

Geringe Rückstellkräfte bei Wellenversatz.

Kompakte Bauform, auch zum Einsatz für hohe Drehzahlen.

Einsetzbar von –40°C bis +280°C

Größe	Drehmoment nominal(Nm)	Drehmoment maximal(Nm)	Drehzahl(min-1)	Gesamtmasse(kg)
3	80	166	13900	0.85
5	110	200	11500	1.55
10	150	270	10300	2.35
21	360	650	8100	4.6
42	500	900	7200	7.25
66	900	1600	6100	11.5
105	1400	2500	5700	14
168	2400	4300	5150	17.5
260	2900	5200	4900	22.5
330	4400	8000	4300	31
520	5200	9400	4030	40
660	7700	13900	3650	47.5
840	8300	15000	3450	59.5
1200	15000	27000	2900	58.5
1650	18000	32400	2600	140
2500	28000	50400	2250	224
3200	32000	57600	2100	306.5
4700	47000	84600	1900	432.5
6000	72000	130000	1650	625.5
8000	80000	144000	1500	954
C1001	160000	320000	1500	-
C1002	240000	480000	1500	-
C1003	300000	600000	1500	-
C1004	500000	1000000	1000	-
C1005	900000	1800000	1000	-
